Serie Crisalide

Le potenze disponibili di Crisalide variano da un minimo di 7 kW termici ad un massimo di 300 kW termici, con la possibilità di collegamento seriale per multipli di potenza, con la possibilità di customizzazione a seconda delle esigenze.

Versioni Disponibili

• A: Standard, con ventilatori Assiali
• C: Standard, con ventilatori Centrifughi
• H: Versione Alta Temperatura
• S: Standard, versione Splittata
• T: Versione Splittata ad Alta Temperatura
• P: Versione Polare.

I limiti di funzionamento per i modelli Standard:

• Funzionamento Invernale: aria da 20°C – -8°C – acqua in mandata fino a 50°C
• Funzionamento Estivo: aria da 15°C a 45°C – acqua in mandata da 5°C a 15°C

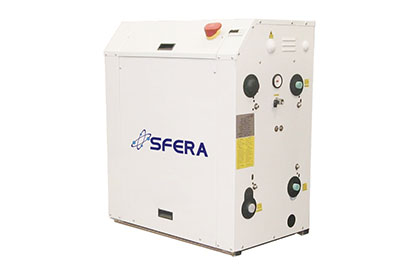

Crisalide S è il primo S di temperatura, ovvero un sistema monoblocco di facile installazione con la funzione di innalzare la temperatura di mandata di una normale pompa di calore, “spostando” l’energia dal ritorno alla mandata dell’impianto, permettendo alla pompa di calore di funzionare in maniera molto efficiente rispettandone i parametri costruttivi e senza stravolgere il sistema esistente.

Crisalide S sfrutta il ciclo di Carnot inverso per permettere ad una pompa di calore in bassa temperatura di funzionare in impianti in alta temperatura.

Crisalide S preleva energia termica dal circuito primario (pompa di calore Crisalide) in bassa temperatura a 45°C, e la trasferisce al circuito secondario (utenza) in alta temperatura a 65°C.

Sfera S.p.a. ha pensato ad una soluzione diversa per ogni esigenza del cliente. Crisalide “ICE” è disponibile in varie versioni:

Versioni disponibili

• A: Standard, con ventilatori Assiali
• S: Standard, versione Splittata

Limiti di funzionamento per i modelli Standard:

• Funzionamento
  Estivo: aria da 15°C a 45 °C – acqua in mandata da 5°C a 15°C

Opzione Aggiuntiva Funzionamento “Polare”:

• Funzionamento a basse temperature aria esterna (-20°C):
  dispositivo elettronico convertitore di frequenza per il controllo modulante della pressione di condensazione tramite la variazione della velocità di rotazione dei ventilatori, che consente il funzionamento dell’unità fino a -20°C di aria esterna.

Il fenomeno della cavitazione nel progetto Crisalide X. La cavitazione avviene scindendo meccanicamente i legami idrogeno tra le varie molecole d’acqua, detto aspetto ne cambia lo stato facendolo passare da liquido a gassoso, causando una rapida espansione dei gas. L’espansione dei gas, vapore acqueo, continua fino al punto in cui la tensione superficiale del liquido attorno alla bolla di vapore acqueo è superiore alla forza di depressione effettuata meccanicamente dalla turbina; da questo momento in avanti la bolla comincia quella che è la fase di compressione, ovvero la fase in cui viene generato calore.

Versioni disponibili

• A: Alta Temperatura, con ventilatori Assiali
• C: Alta Temperatura, con ventilatori Centrifughi

Limiti di funzionamento per i modelli sono:

• Funzionamento Invernale: aria da 20°C a -10°C – acqua in mandata fino a 75°C
• Funzionamento Estivo: aria da 15°C a 45°C – acqua in mandata da 5°C a 15°C

Le potenze disponibili sono:

• CX 20: COP: 5,14 – 18,3 kW termici – 16,6 kW frigoriferi
• CX 30: COP: 5.1 – 29,4 kW termici – 24kW frigoriferi
• CX 70: COP: 4,5 – 68,8 kW termici – 57,2 kW frigoriferi
• CX 75: COP: 4,54 – 73,1 kW termici – 63,3 kW frigoriferi
• CX 85: COP: 4,77 – 86,2 kW termici – 71,2 kW frigoriferi
